文/集佳知识产权代理有限公司保定分部 韩静粉

　　当打开手机朋友圈，通过一张张照片，我们可以轻松了解到哪个朋友去哪玩了，吃什么了。

　　照片也就是图片的作用远不止于此。如发布寻人启事，必然会在描述了身高和某些面部特征后，加上一张照片，为什么？显而易见地，我们仅根据文字描述的身高和某些面部特征，筛选出的目标人物会有很多，因此，我们需要照片来确定。

　　车间加工工人们，给他们一张图纸，他们能够很快加工出与图纸一样的产品。但如果给他们一段描述产品特征的文字让他们加工出这个产品，那么，我们可能会收到多种多样的产品。

　　也就是说，图片给我们提供了更多的细节特征，它的特点是唯一。而这些，文字描述是无法做到的。

　　说了这么多照片图片等的优点，那么，在专利申请文件里，说明书附图又扮演了一个什么样的角色呢？下面笔者一一道来。

　　根据《专利法》第二十六条第三款规定：“说明书应当对发明或者实用新型作出清楚、完整的说明，以所属技术领域的技术人员能够实现为准；必要的时候，应当有附图。”以及《专利法》第五十九条规定：“发明或者实用新型专利权的保护范围以其权利要求的内容为准，说明书及附图可以用于解释权利要求的内容。”

　　也就是说，发明专利申请在能够用文字表述清楚完整的情况下可以没有附图，那是不是说明书附图可有可无？

　　针对这个观点，笔者针对不同领域加以说明。

　　在化学领域中，对于组合物和化合物而言，可以通过化学结构式和配方比例准确且清楚的限定对应的产品，而说明书附图并不适合表述组合物和化合物的结构状态。因此，对于这些专利，并不需要说明书附图。

　　在电学领域中，说明书附图以流程图和结构框图居多，流程图能够使读者快速的理解技术方案，但没有流程图根据文字记载也能得到确定的技术方案。因此，对于这些专利，说明书附图并不必须，其作用在于帮助读者快速理解技术方案。

　　在机械领域中，对于产品而言，说明书附图就成了申请文件不可或缺的一部分。此外，图纸常常被称为"工程师的语言"，也就可以理解，附图用文字是无法完全覆盖的。一方面，说明书附图能够帮助本领域的普通技术人员直观地、形象化地理解发明或者实用新型的所保护的技术方案，另一方面，说明书附图能够通过用图形补充说明书文字部分难以表达的内容。

　　鉴于说明书附图在机械领域中起到的作用，本文针对机械领域的说明书附图进行论述。

　　1.说明书附图便于本领域的普通技术人员直观地、形象化地理解发明或者实用新型的所保护的技术方案，且说明书附图能够表现出技术方案的更多细节，完善发明人提供的技术方案。

　　下面笔者结合具体案例加以说明。

　　案例一

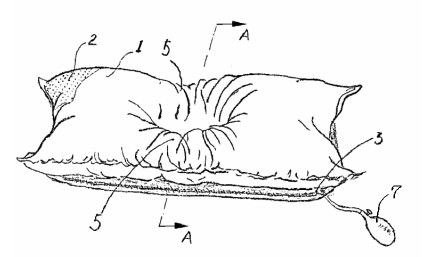

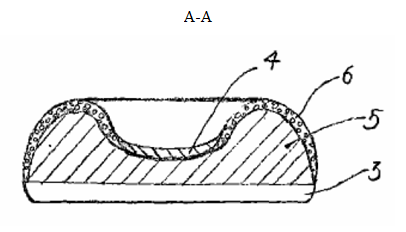

　　本发明提供了一种颈椎乐枕头，包括：由丝、棉等织物制成的枕套1，由海绵、荞麦皮等制成的枕芯2；枕头的中间部位有头形凹陷槽；枕芯2下设有气囊3，可通过操作与气囊相连接的气泵7充、放气来随时调整枕头的高低；还可以有衬垫4，通过增减衬垫4可改变凹陷槽的深浅；颈垫5，在其上面可通过缝纫或者粘钩等方式结合装有药物的药垫6，药物由例如麝香、人参等能预防和治疗颈椎病的药物构成。【1】

　　图1

　　图2

　　案例二

　　图3

　　2.说明书附图能够通过用图形补充说明书文字部分的描述。

　　受发明人文化水平及语言功底的影响，有的发明人不能完整的把技术方案表述出来，或者技术人员觉得某些发明点不重要而未记载这些发明点，亦或者是代理人在撰写的过程中遗漏了某些发明点，此时，可以根据附图进行挖掘及补充。

　　下面笔者结合具体案例加以说明。

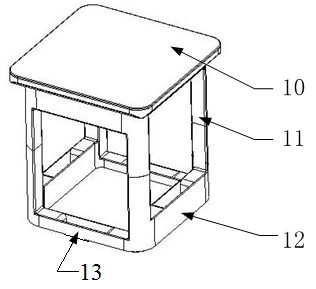

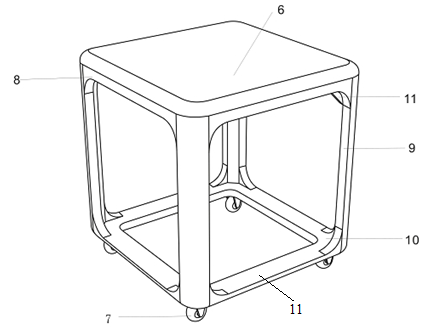

　　案例三

　　图4

　　图5

　　案例三中的情况可能是撰写过程中，代理人遗漏的信息，也可能是发明人未把技术方案完全表述出来。面对此类问题，笔者认为，代理人在撰写申请文件前要充分参考技术人员提供的图纸信息。根据发明人提供的图纸，详细的挖掘出一些隐藏的信息，确保技术方案的完整性，必要时可以和发明人电话沟通。

　　虽然有些信息在说明书附图中可以得到，但并不是所有信息都可以毫无疑义地得到，在根据说明书附图修改权利要求书时，不可避免的会存在修改超范围的情况。因此，代理人应该尽量把这些内容以文字的形式记载在申请文件中。

　　不要在答复审查意见时，面对某些未记载在说明书中，且不能根据说明书附图毫无疑义地得到的发明点感慨：如果上天再给我一次机会，我一定要把这些发明点加上。

　　最后，笔者希望大家可以在撰写申请文件前，静下心来仔细研究下发明人提供的说明书附图，可能有些话发明人没有说，也没有写下来，但一切尽在附图中。

　　以上为笔者的个人观点，若有不妥之处，还请读者批评指正。

　　参考文献：

　　【1】2007年全国专利代理人资格考试。

　　【2】2011年全国专利代理人资格考试。
